Gewindefest

Dauerhafte Gewinde Instandsetzung

Die sichere und preiswerte Lösung bei ausgerissenen Innengewinden zur Herstellung hochbelastbarer Schraubverbindungen in Alu-Legierungen, Gusseisen und Kunststoffen.

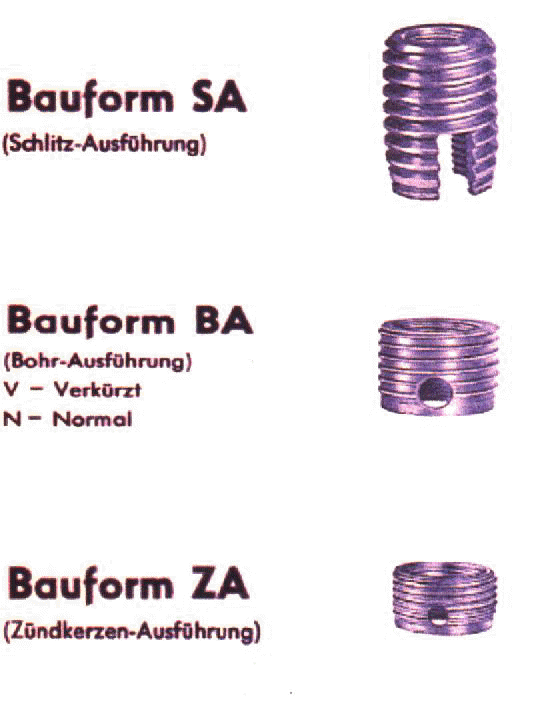

Der alte Durchmesser wird wieder hergestellt. Kein Gewindeschneiden nötig. Selbstschneidende Gewindebüchsen aus gehärtetem Spezialstahl schneiden das neue Gewinde. Die nachfolgend aufgeführten Gewindebüchsen sind sowohl in der geschlitzten als auch in der Bauform mit 3 radialen Bohrungen selbstschneidend. Der Schneideffekt wird durch die scharfen Kanten der unterbrochenen Gewindegänge erzielt. Der Einbau ist daher ohne Gewindebohrer möglich.

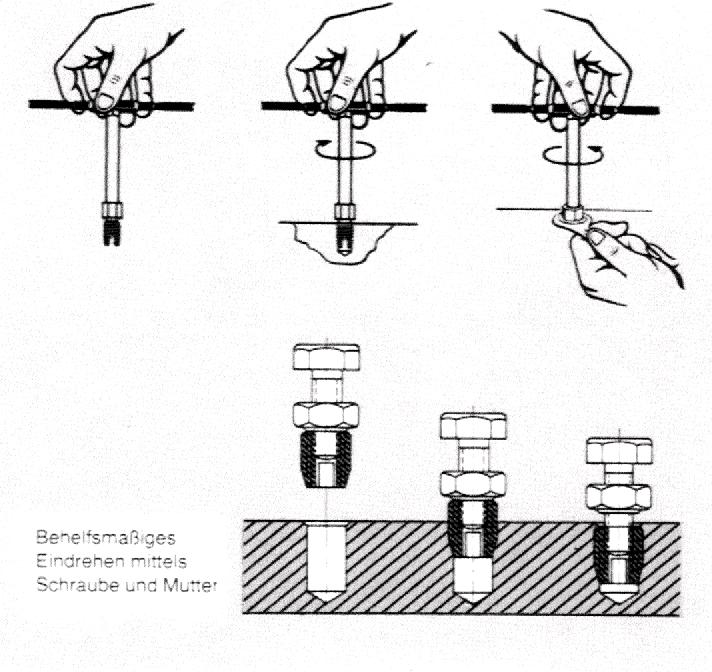

Montageanleitung
Zerstörtes Gewinde ausbohren (siehe Bohrlochempfehlung). Bohrloch ansenken. Gewindefest mit Schneidschlitz oder Bohrung nach unten (siehe Abbildung) bündig auf die Eindrehhilfe schrauben und mit Kontermutter festsetzten.
Gewindefest außen einfetten und mit Windeisen 0,1 - 0,2 mm unter die Werkstückoberfläche eindrehen. Achtung: Nicht seitlich verkanten!
Kontermutter lösen und Eindrehhilfe herausdrehen. Die Gewindefestbüchse verbleibt im Werkstück.
Gewindereparatur in Stahl
Je nach Festigkeit des Werkstücks muss mit Gewindebohrer 1 - 2 oder 3 vorgeschnitten werden.
Behelfsmäßiger Einbau auch mittels einer gehärteten Schraube mit Kontermutter möglich.

Standard Gewindebüchsen

Innengewinde	Außengewinde	Büchsenlänge	Bohrloch- empfehlung	Preis je Büchse	Set-Preis
M 2,5	4,5 x 0,5	6 mm	4,2 mm	1,00 €
M 3	5,0 x 0,5	6 mm	4,7 mm	1,00 €
M 3,5	6,0 x 0,75	8 mm	5,5 mm	1,00 €
M 4	6,5 x 0,75	8 mm	6,0 mm	1,00 €
M 5	8,0 x 1,0	10 mm	7,5 mm	1,30 €	14,00 €
M 6	9,0 x 1,0	12 mm	8,5 mm	1,50 €	17,00 €
M 7	10,0 x 1,5	14 mm	9,5 mm	1,80 €	20,00 €
M 8	12,0 x 1,5	15 mm	11,0 mm	1,50 €	17,00 €
M 9	12,0 x 1,2	15 mm	11,0 mm	1,80 €
M 10	14,0 x 1,5	18 mm	13,0 mm	1,80 €	20,00 €
M 12	16,0 x 1,5	22 mm	15,0 mm	1,80 €	20,00 €
M 14	18,0 x 1,5	24 mm	17,0 mm	2,30 €
M 16	20,0 x 1,5	22 mm	19,0 mm	3,30 €
bis M 33 auf	Anfrage

Gewindefest im Set: 10 Buchsen und Eindrehhilfen in Cassette

Kombiset: bestehend aus M 6, M 8 und M 10 40,00 €
Werkstattset:
bestehend aus M 5, M 6, M 8, M 10, M 12 und Zündkerzen M 14 x 1,25 95,00 €

Zündkerzen-Gewindebüchsen Bauform ZA

Innengewinde	Außengewinde	Büchsenlänge	Bohrloch- empfehlung	Preis je Büchse	Set-Preis
M 14 x 1,25	17,7 x 1,25	9 mm	17,0 mm	3,00 €	30,00 €
M 14 x 1,25	17,7 x 1,25	15 mm	17,0 mm	3,00 €	30,00 €
M 18 x 1,50	21,7 x 1,50	9 mm	21,0 mm	3,00 €

Zündkerzen-Set: 8 Büchsen und Spezial-Eindrehwerkzeug in Cassette

Dünnwand-Gewindebüchsen "Wandstärke nur 1 mm"

Innengewinde	Außengewinde	Büchsen- länge	Bohrung weiche Leg.	Bohrung spröde Leg.	Preis je Buchse	Set-Preis
M 3	4,5 x 0,5	6 mm	4,1 - 4,2	4,2 - 4,3	1,50 €
M 3,5	5,0 x 0,6	6 mm	4,6 - 4,7	4,7 - 4,8	1,50 €
M 4	6,0 x 0,7	6 mm	5,5 - 5,6	5,6 - 5,7	1,50 €
M 5	7,0 x 0,8	8 mm	6,5 - 6,6	6,6 - 6,7	1,80 €	20,00 €
M 6	8,0 x 1,0	10 mm	7,3 - 7,4	7,5 - 7,6	2,00 €	22,50 €
M 8	10,0 x 1,25	12 mm	9,0 - 9,2	9,2 - 9,4	2,00 €	22,50 €
M 10	12,0 x 1,50	15 mm	11,0 - 11,2	11,2 - 11,4	2,30 €	25,00 €
M 12	14,0 x 1,75	18 mm	13,0 - 13,2	13,2 - 13,4	2,50 €	28,00 €

Gewindefest im Set: 10 Büchsen und Eindrehhilfe in Cassette

Gewindebüchsen in UNF oder UNC (amerik. Zoll)

Innengewinde	Außengewinde	Büchsenlänge	Bohrloch- empfehlung	Preis je Buchse	Set-Preis
No. 4	5 x 0,5	6 mm	4,7 mm	1,50 €
No. 6	6 x 0,75	8 mm	5,5 mm	1,50 €
No. 8	6,5 x 0,75	8 mm	6 mm	1,50 €
No. 10	8 x 1,0	10 mm	7,5 mm	1,50 €
1/4 Zoll	10 x 1,5	12 mm	9 mm	1,50 €	17,00 €
5/16 Zoll	12 x 1,5	14 mm	11 mm	1,80 €	20,00 €
3/8 Zoll	14 x 1,5	18 mm	13 mm	2,00 €	22,50 €
7/16 Zoll	16 x 1,5	22 mm	15 mm	2,50 €	28,00 €
1/2 Zoll	18 x 1,5	24 mm	17 mm	3,00 €	34,00 €
5/8 Zoll	20 x 1,5	22 mm	19 mm	3,50 €	39,00 €

Gewindefest im Set: 10 Büchsen + Schraube mit Kontermutter als Eindrehhilfe in Cassette

Kombiset: bestehend aus 1/4, 5/16, und 3/8 (UNC oder UNF) 55,00 €

Werkstattset:

Gewindebüchsen mit Feingewinde (Sonderserien)

Innengewinde	Außengewinde	Büchsenlänge	Bohrloch- empfehlung	Preis je Büchse	Set-Preis 3Büchsen+EDH
M 6 x 1,00 SA	9,0 x 1,00	12 mm	8,5 mm	2,50 €
M 8 x 1,00 SA	12,0 x 1,50	15 mm	11,0 mm	2,50 €	12,50 €
M 10 x 1,00 SA	14,0 x 1,50	18 mm	13,0 mm	2,50 €	12,50 €
M 10 x 1,00 BA	14,0 x 1,50	10 mm	13,1 - 13,4 mm	2,50 €	12,50 €
M 10 x 1,25 SA	14,0 x 1,50	18 mm	13,0 mm	2,50 €	12,50 €
M 10 x 1,25 BA	14,0 x 1,50	10 mm	13,1 - 13,4 mm	2,50 €	12,50 €
M 12 x 1,00 SA	16,0 x 1,50	22 mm	15,0 mm	2,50 €	12,50 €
M 12 x 1,25 SA	16,0 x 1,50	22 mm	15,0 mm	2,50 €	12,50 €
M 12 x 1,25 BA	16,0 x 1,75	12 mm	15,0 - 15,3 mm	2,50 €	12,50 €
M 12 x 1,50 SA	16,0 x 1,50	22 mm	15,0 mm	2,50 €	12,50 €
M 12 x 1,50 BA	16,0 x 1,75	12 mm	15,0 - 15,3 mm	2,50 €	12,50 €
M 14 x 1,50 SA	18,0 x 1,50	24 mm	17,0 mm	2,50 €	12,50 €

Oelablaßgewinde-Reparatur (ohne Gewindebüchsen)

Das zerstörte Original-Gewinde wird in einem Arbeitsgang herausgeschnitten und um eine Größe erweitert. Statt der Original-Verschlußschraube wird eine größere Verschlußschraube mit passendem Dichtring eingeschraubt.

Reparatur für	Spezial-Bohrer	Verschluß- Schraube	Dichtring für	Set-Preis
M 12 x 1,5	M 13 x 1,5	M 13 x 1,5	M 13 x 1,5	40,00 €
M 14 x 1,5	M 15 x 1,5	M 15 x 1,5	M 15 x 1,5	40,00 €
M 16 x 1,5	M 17 x 1,5	M 17 x 1,5	M 17 x 1,5	45,00 €


Oelablaßgewinde-Reparatur-Sortiment im Holzkasten:
bestehend aus Spezial-Gewindebohrer, 5 Verschlußschrauben und 5 Dichtungen

Zündkerzen-Gewinde-Reparatur (Dünnmetallbüchsen mit Kragen)

Für alle M 14 x 1,25 Gewinde in Aluminium-Zylinderköpfen: fester Sitz, kompressionsdicht, für Kerzen mit Dichtring oder Konussitz.

Bei nicht ausgebautem Zylinderkopf darauf achten, daß der Kolben und die Ventile nicht in den Arbeitsbereich des Bohrers ragen.

Längsnuten mit Fett füllen und mehrmals wechseln, damit keine Späne in den Verbrennungsraum fallen.
Bohrer fluchtend zur alten Bohrung in Arbeitsstellung bringen.
Unter Druck in Längsrichtung mit Vorschneidekegel des Bohrers altes Gewinde herausschälen.
Neues Gewinde schneiden: immer darauf achten, daß der Gewindebohrer genau fluchtet! Mehrmals kurzes Vor- und Zurückdrehen begünstigt die präzise Ausführung des neuen Gewindes.
Kompressionsraum nach dem Gewindeschneiden sauber ausblasen.
Gewinde-Einsatz auf Zündkerze drehen und gemeinsam so in die neue Gewindebohrung einschrauben, daß der Bund des Gewinde-Einsatzes fest am Zylinderkopf aufliegt: letzte Vierteldrehung mit kleinem Ruck ausführen.

Spezial-Gewindebohrer
Vor-, Mittel und Nachschneider in einem, hinterfräste Flanken und tiefe Längsnuten, aus einem Stück gedreht, gefräst und geschliffen; Spezial-Stahl, brüniert.

Gewinde-Einsätze für M 14 x 1,25

extrem dünnwandig, Spezial-Stahl, rostgeschützt

Artikel-Nr	für Zündkerzen mit	für Kerzengewindelänge	Stück-Preis
1109	Dichtring	9,5 mm	2,30 €
1111	Dichtring	11,1 mm	2,30 €
1113	Dichtring	12,7 mm	2,30 €
1119	Dichtring	19,0 mm	2,30 €
2119	Konus	17,5 mm	2,30 €

Reparatur-Sortiment im Holzkasten

Artikel-Nr.	Bohrer 2114	Einsatz 1109	Einsatz 1111	Einsatz 1113	Einsatz 1119	Preis
243	1	--	--	8	8	48,50 €
245	1	4	4	4	4	48,50 €

Glühkerzen-Reparatur-Satz M 12 x 1,25
